T−1−@ 【頭部使用パーツ】 | T−1−A 【モノアイカバーの加工】 |
![]() |
![]() |

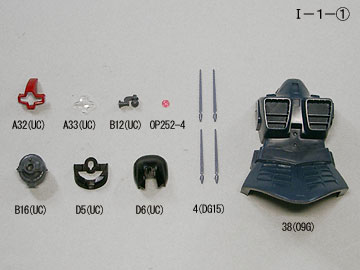

左から A32(UC) A33(UC) B12(UC) OP252-4 B16(UC) D5(UC) D6(UC) 4(DG15) 38(09G) |

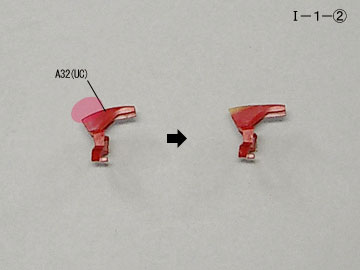

A32(UC)の着色した部分に光硬化パテを盛りつけ、硬化後先端の形状を修正する。 |
T−1−B 【頭部各パーツの組立】 | T−1−C 【頭部フレームの組立】 |
![]() |
![]() |

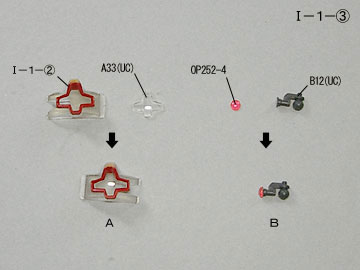

A:T−1−Aに部品A33(UC)を取り付ける。 B:部品B12(UC)に、裏からラピーテープを張ったOP252-4を貼り付ける。 |

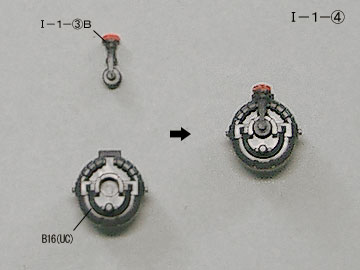

部品B16(UC)にT−1−BBを取り付けて、頭部フレームを組み立てる。 |
T−1−D 【頭部バルカンの加工】 | T−1−E 【頭部後部外装の切りだし】 |
![]() |
![]() |

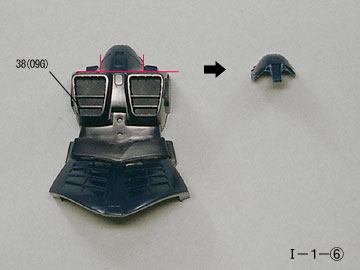

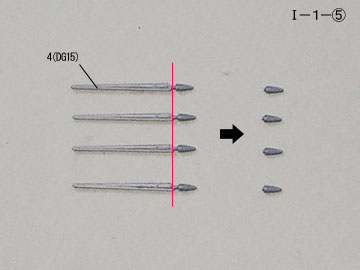

部品4(DG15)のアンテナ部を切り取り、基部をバルカン本体として利用する。(4個製作) | 部品38(09G)より、後頭部を切り離す。 |
T−1−F 【頭部外装部品の加工】 | T−1−G 【外装の組立】 |
![]() |
![]() |

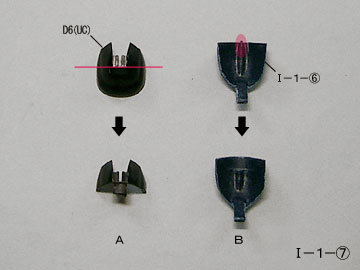

A:部品D6(UC)を前後に分け、前部(顔面部)を使用する。 B:T−1−Eの着色した部分を写真のように削る。 |

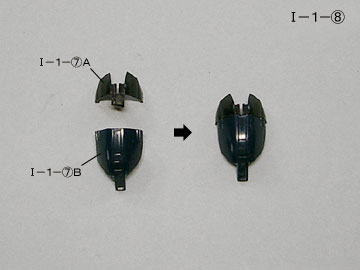

T−1−FAとT−1−FBを接着し、頭部外装を組み立てる。 |
T−1−H 【外装の加工】 | T−1−I 【頭部バルカンの取付】 |
![]() |
![]() |

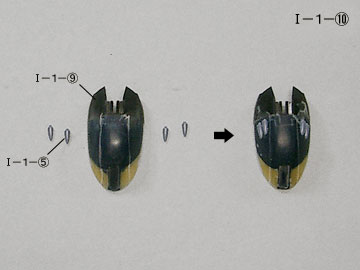

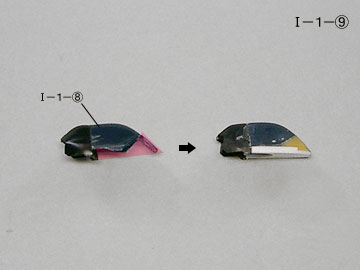

T−1−Gの着色した部分を、プラバンや光硬化パテを使って塞ぎ、表面の形状を修正する。 | T−1−HにT−1−Dを4個接着し、頭部バルカンとする。 |
T−1−J 【頭部の完成】 | |
![]() |
T−1−I(頭部外装)に、T−1−BA(モノアイカバー)・T−1−C(頭部フレーム)・部品D6(UC)を取り付けて、頭部の完成。 |
