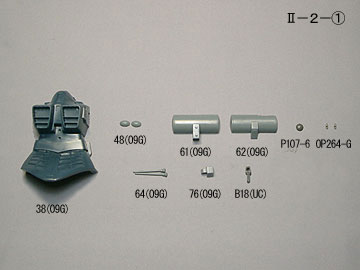

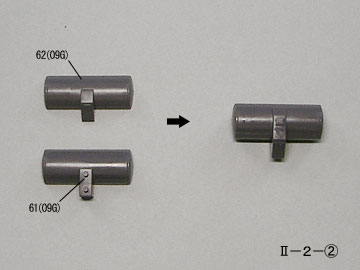

U−2−@ 【背部使用パーツ】 | U−2−A 【背部プロペラントタンクの組立】 |
![]() |
![]() |
左から 38(09G) 48(09G) 61(09G) 62(09G) P107-6 OP264-G 64(09G) B18(UC) |
部品61(09G)と部品62(09G)を接着して背部プロペラントタンクを組み立てる。 |

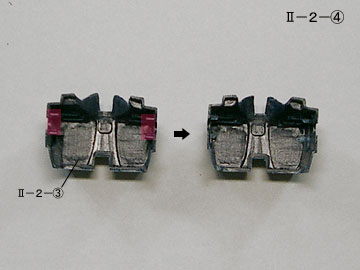

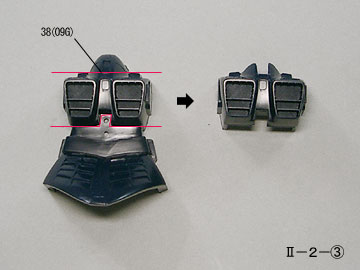

U−2−B 【背部パーツの切り出し】 | U−2−C 【背部パーツ不要部の削除】 |
![]() |
![]() |
部品38(09G)の背部を、写真のように切り出す。 | U−2−Bの不要部(着色した部分)を削除する。 |

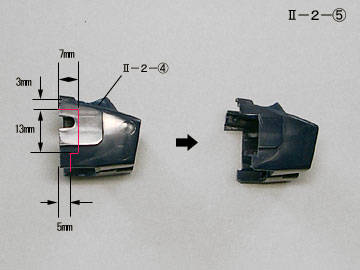

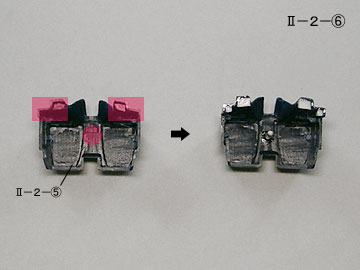

U−2−D 【背部パーツ外形の形状修正】 | U−2−E 【胸部接続用軸および動力パイプ接続部の追加】 |
![]() |
![]() |
U−2−Cの不要部を写真のように加工し、形状を修正する。 | U−2−Dの着色した部分をプラバンで塞ぎ動力ケーブル接続部を追加したり、胸部接続用の軸を追加したりする。 |

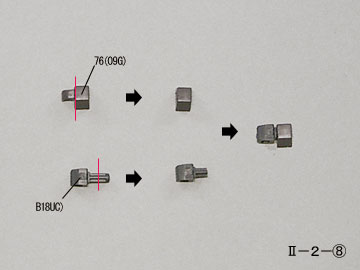

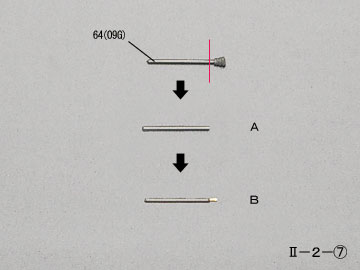

U−2−F 【アンテナの加工】 | U−2−G 【サーベルホルダーの組立】 |
![]() |
![]() |
部品64(09G)を写真のように切断し、[A] 0.8mm真鍮線を取り付ける。[B] (2個製作) |
部品76(09G)と部品B18(UC)をそれぞれ加工し、お互いに合わせてサーベルホルダーを組み立てる。 |

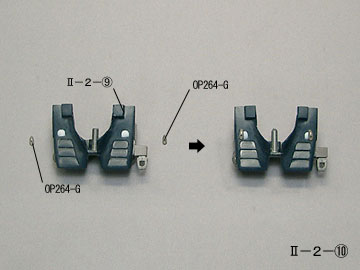

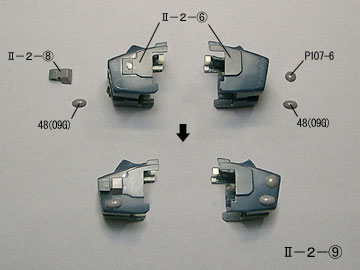

U−2−H 【背部パーツのディティール追加】 | U−2−I 【アンテナ基部の取付】 |
![]() |
![]() |
U−2−Eに部品48(09G)・P107-6・U−2−Gを接着する。 | U−2−HにOP264-6を2個接着する。 |

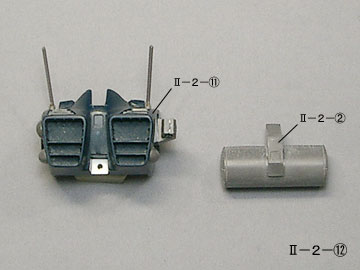

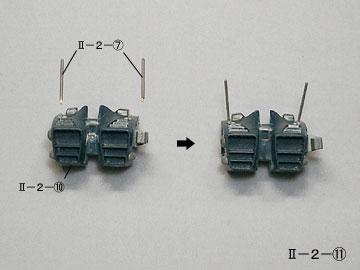

U−2−J 【アンテナの取付】 | U−2−K 【背部の完成】 |
![]() |
![]() |
U−2−Iに、U−2−Fを2個取り付ける。 | U−2−A(プロペラントタンク) U−2−J(背部) |
